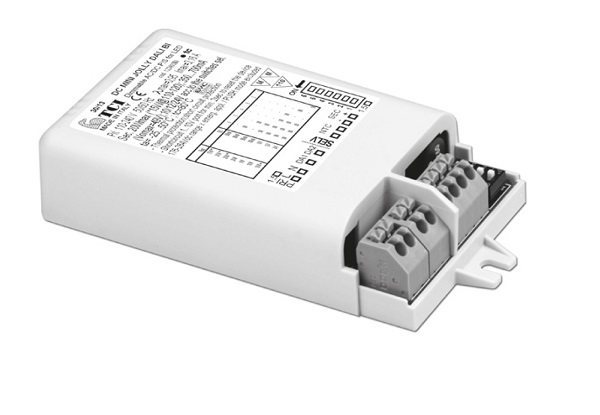

TCI 125403BI DC Mini Jolly Dali 20 multifunctionele LED driver inbouwmodel
| Artikelnummer fabrikant | 125403BI | ? Artikelnummer van de fabrikant. |
| Breedte | 52mm | ? De maximale breedte in millimeters. |
| Dim type | AM+PWM (gemengd) | ? Dim type: AM, PWM of hybride. |
| Dimbaar | Dali, Drukknop, Dali 2 | ? Sommige lampen en voorschakelapparaten zijn dimbaar. Er zijn verschillende soorten dimmers en verschillende manieren om een voorschakelapparaat of transformator te dimmen. Bij onvoldoende kennis, informeer bij onze afdeling verkoop. |
| Hoogte | 22mm | ? De maximale hoogte in millimeters. |
| Kleur | Wit | ? De meest voorkomende kleur in het product. |
| Lengte | 108mm | ? De lengte van het product in millimeters. Bij TL buizen is deze exclusief de metalen pinnen aan het uiteinde, tenzij anders aangegeven. |
| Merk | TCI | ? Is het product merkloos, dan hebben we hier geen vaste leverancier voor. De uitvoering kan hierdoor verschillen. |
| Omdoosverpakking | 50 |
?
Het aantal stuks per omdoos. Om volle dozen van het artikel te bestellen, voegt u het in veelvouden van dit aantal toe aan uw winkelwagen. |
| Powerfactor | 0,95 |
?
Powerfactor is de verhouding tussen het netto vermogen en het schijnbare vermogen. De PF is de waarde die aangeeft hoe efficiënt elektrisch vermogen wordt afgegeven aan de verbruiker. Optimaal is de PF gelijk aan 1. Alles lager dan 1 betekent dat er extra vermogen nodig is om het gewenste vermogen aan de verbruiker af te geven. |
| Spanning ingang | 110V-240V |
?
Hier kan een vaste spanning staan of twee waarden met een streepje ertussen. U kunt het product toepassen binnen deze grenswaarden. |
| Spanning uitgang | 24V DC (gelijk) | ? Hier staat de uitgangsspanning aangegeven. Spanningsgestuurde LED's moeten altijd parallel worden aangesloten. |
| Stroom uitgang | 250mA, 350mA, 400mA, 450mA, 500mA, 550mA, 600mA, 700mA |
?
Per type LED is er een andere driver nodig. Stroom gestuurde LED's van 350, 700, 1050 en 1400mA worden in serie geschakeld. Dit gaat makkelijk met een LED verdeler. Niet gebruikte uitgangen worden met een draadje kortgesloten. Bij in bedrijf nemen eerst de draden aansluiten, dan pas spanning erop! Nooit draden losmaken onder spanning! |
| Uitvoering VSA | Inbouwmodel zonder trekontlasting | ? Uitvoering van het voorschakelapparaat. |
| Voorschakelapparaat | LED Converter |
?
Conventioneel is met een gewikkelde spoel. Dit is wat voordeliger bij aanschaf, maar door een hoger eigen verbruik duurder in gebruik omdat meer vermogen in warmte wordt omgezet. Elektronisch heeft naast het voordeel van een lager energieverbruik een langere levensduur van de lampen. |
| Vorm | Rechthoekig | ? De vorm van het artikel. |
| EAN-code | 8010703381377 | ? EAN code is de streepjescode van een artikel die wereldwijd wordt toegepast als artikelcodering. De EAN code extra is een code van een extra verpakkingseenheid. |
| EAN-code (extra) | ? EAN code is de streepjescode van een artikel die wereldwijd wordt toegepast als artikelcodering. De EAN code extra is een code van een extra verpakkingseenheid. |
dmv dipswitch intern instelbaar voor verschillende stromen. LED stroomsturing 250mA 3,8-12W, 350mA 3,5-17W, 400mA 2-19W, 450mA 2,3-20W, 500mA 2,5-20W, 550mA 1,7-20W, 600mA 1,8-20W, 700mA 2,1-20W of 24V DC 16W
Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V.
Download PDF/TCI 125403 151403 manual.pdf
