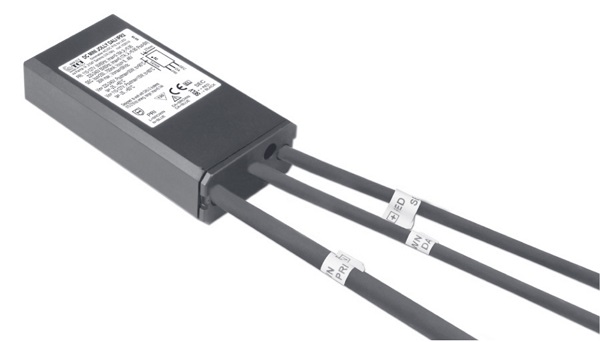

TCI 152020/500 IPR2 20/500 DC Mini Jolly LEDdriver 1-20W 500mA 1-10V dimbaar IP68 met kabels 400mm voor in- en uitgang en regelspanning Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V
| Artikelnummer fabrikant | 152020/500 | ? Artikelnummer van de fabrikant. |
| Aansluiting uitgang | Snoer |
?
Het type aansluiting van de uitgang. |
| Aansluiting voeding in | 1 x snoer |
?
De manier waarop de spanning kan worden aangesloten. |
| Aansluiting voeding uit | Nee |
?
De manier waarop de spanning kan worden afgetakt voor doorlussing. |
| Breedte | 53mm | ? De maximale breedte in millimeters. |
| Dimbaar | 1-10V | ? Sommige lampen en voorschakelapparaten zijn dimbaar. Er zijn verschillende soorten dimmers en verschillende manieren om een voorschakelapparaat of transformator te dimmen. Bij onvoldoende kennis, informeer bij onze afdeling verkoop. |
| Hoogte | 26mm | ? De maximale hoogte in millimeters. |
| IP-waarde | IP68 |
?
De IP-waarde (IP = Ingress Protection) is een code die de mate van bescherming aangeeft tegen het binnendringen van vocht en vaste voorwerpen. De code bestaat uit twee cijfers. Het eerste cijfer is de bescherming tegen voorwerpen en stof: IP 0x - niet beschermd IP 1x - beschermd tegen voorwerpen met een diameter groter dan 50 mm IP 2x - beschermd tegen voorwerpen met een diameter groter dan 12 mm (aanrakingsveilig) IP 3x - beschermd tegen voorwerpen met een diameter groter dan 2,5 mm IP 4x - beschermd tegen voorwerpen met een diameter groter dan 1 mm IP 5x - beschermd tegen stof (stofvrij) IP 6x - stofdicht Het tweede cijfer is de bescherming tegen water: IP x0 - niet beschermd (gewoon) IP x1 - beschermd tegen druppelend water (druipwaterdicht) IP x2 - beschermd tegen druppelend water bij een schuine stand tot 15 graden IP x3 - beschermd tegen sproeiend water (regenwaterdicht) IP x4 - beschermd tegen opspattend water (spatwaterdicht) IP x5 - beschermd tegen waterstralen (spuitwaterdicht) IP x6 - beschermd tegen stortbuien IP x7 - beschermd tegen onderdompeling (30 minuten tot 1 meter diep) (waterdicht) IP x8 - beschermd tegen verblijf onder water (drukwaterdicht) |
| Lengte | 115mm | ? De lengte van het product in millimeters. Bij TL buizen is deze exclusief de metalen pinnen aan het uiteinde, tenzij anders aangegeven. |
| Merk | TCI | ? Is het product merkloos, dan hebben we hier geen vaste leverancier voor. De uitvoering kan hierdoor verschillen. |
| Omdoosverpakking | 20 |
?
Het aantal stuks per omdoos. Om volle dozen van het artikel te bestellen, voegt u het in veelvouden van dit aantal toe aan uw winkelwagen. |
| Spanning ingang | 110V-240V |
?
Hier kan een vaste spanning staan of twee waarden met een streepje ertussen. U kunt het product toepassen binnen deze grenswaarden. |
| Stroom uitgang | 500mA |
?
Per type LED is er een andere driver nodig. Stroom gestuurde LED's van 350, 700, 1050 en 1400mA worden in serie geschakeld. Dit gaat makkelijk met een LED verdeler. Niet gebruikte uitgangen worden met een draadje kortgesloten. Bij in bedrijf nemen eerst de draden aansluiten, dan pas spanning erop! Nooit draden losmaken onder spanning! |
| Uitvoering VSA | Voorgemonteerd met bedrading | ? Uitvoering van het voorschakelapparaat. |
| Vermogen maximaal | 20W |
?
Vermogen dat maximaal aangesloten mag zijn om de transformator goed te laten werken. Zit het vermogen hierboven, dan kan de transformator vreemd reageren: bekende verschijnselen bij elektronische transformatoren zijn aan-/uitschakelen van lampen en geen uitgangsspanning. |
| Vermogen minimaal | 1W |
?
Vermogen dat minimaal aangesloten moet zijn om de transformator goed te laten werken. Zit het vermogen hieronder, dan kan de transformator vreemd reageren: bekende verschijnselen bij elektronische transformatoren zijn knipperende lampen, feller en zwakker brandende lampen en geen uitgangsspanning. Een conventionele gewikkelde transformator moet met minimaal 75% van het maximaal vermogen belast zijn. Als de belasting onder deze grens komt, zal de uitgangsspanning te hoog worden waardoor de lampen extreem veel korter meegaan. De kleur van de lampen is dan doorgaans erg wit. |
| Voorschakelapparaat | LED Converter |
?
Conventioneel is met een gewikkelde spoel. Dit is wat voordeliger bij aanschaf, maar door een hoger eigen verbruik duurder in gebruik omdat meer vermogen in warmte wordt omgezet. Elektronisch heeft naast het voordeel van een lager energieverbruik een langere levensduur van de lampen. |
| Vorm | Rechthoekig | ? De vorm van het artikel. |
| EAN-code | 8010703348219 | ? EAN code is de streepjescode van een artikel die wereldwijd wordt toegepast als artikelcodering. De EAN code extra is een code van een extra verpakkingseenheid. |
| EAN-code (extra) | ? EAN code is de streepjescode van een artikel die wereldwijd wordt toegepast als artikelcodering. De EAN code extra is een code van een extra verpakkingseenheid. |
met kabels 400mm voor in- en uitgang en regelspanning
Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V
Download PDF/29103043 manual.pdf
