TCI 123396 DC Mini Jolly LC Dali 20 BI multifunctionele LED driver
Eigenschappen
Alternatieven
Downloads
Corrigeer artikelinformatie
| Artikelnummer fabrikant | 123396 | ? Artikelnummer van de fabrikant. |

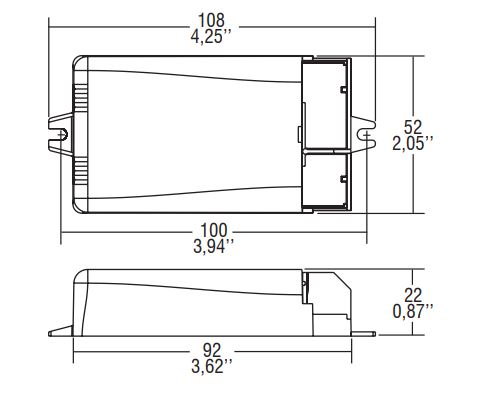

| Breedte | 52mm | ? De maximale breedte in millimeters. |
| Dimbaar | Dali, Drukknop | ? Sommige lampen en voorschakelapparaten zijn dimbaar. Er zijn verschillende soorten dimmers en verschillende manieren om een voorschakelapparaat of transformator te dimmen. Bij onvoldoende kennis, informeer bij onze afdeling verkoop. |
| Hoogte | 22mm | ? De maximale hoogte in millimeters. |
| Lengte | 108mm | ? De lengte van het product in millimeters. Bij TL buizen is deze exclusief de metalen pinnen aan het uiteinde, tenzij anders aangegeven. |
| Merk | TCI | ? Is het product merkloos, dan hebben we hier geen vaste leverancier voor. De uitvoering kan hierdoor verschillen. |
| Omdoosverpakking | 1 |
?
Het aantal stuks per omdoos. Om volle dozen van het artikel te bestellen, voegt u het in veelvouden van dit aantal toe aan uw winkelwagen. |
| Spanning ingang | 110V-240V |
?
Hier kan een vaste spanning staan of twee waarden met een streepje ertussen. U kunt het product toepassen binnen deze grenswaarden. |
| Spanning uitgang | 24V DC (gelijk) | ? Hier staat de uitgangsspanning aangegeven. Spanningsgestuurde LED's moeten altijd parallel worden aangesloten. |
| Stroom uitgang | 100mA, 140mA, 180mA, 220mA, 260mA, 300mA, 340mA, 380mA |
?
Per type LED is er een andere driver nodig. Stroom gestuurde LED's van 350, 700, 1050 en 1400mA worden in serie geschakeld. Dit gaat makkelijk met een LED verdeler. Niet gebruikte uitgangen worden met een draadje kortgesloten. Bij in bedrijf nemen eerst de draden aansluiten, dan pas spanning erop! Nooit draden losmaken onder spanning! |
| Uitvoering VSA | Inbouwmodel zonder trekontlasting | ? Uitvoering van het voorschakelapparaat. |
| Voorschakelapparaat | LED Converter |
?
Conventioneel is met een gewikkelde spoel. Dit is wat voordeliger bij aanschaf, maar door een hoger eigen verbruik duurder in gebruik omdat meer vermogen in warmte wordt omgezet. Elektronisch heeft naast het voordeel van een lager energieverbruik een langere levensduur van de lampen. |
| Vorm | Rechthoekig | ? De vorm van het artikel. |
TCI 123396 DC Mini Jolly LC Dali 20 BI multifunctionele LED driver
dmv dipswitch intern instelbaar voor vaste spanning en stromen en vaste 24V DC spanning. LED stroomsturing 100mA 1-5,3W, 140mA 1-7,5W, 180mA 1-9,5W, 220mA 1-12W, 260mA 1-14W, 300mA 1-16W, 340mA 1-18W, 380mA 1-20W
LED spanningsturing 24V DC 9W
Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V.
dmv dipswitch intern instelbaar voor vaste spanning en stromen en vaste 24V DC spanning. LED stroomsturing 100mA 1-5,3W, 140mA 1-7,5W, 180mA 1-9,5W, 220mA 1-12W, 260mA 1-14W, 300mA 1-16W, 340mA 1-18W, 380mA 1-20W
LED spanningsturing 24V DC 9W
Voor 230V netspanning gelden deze waarden, zie de PDF manual bij gebruik op 110V.
Download PDF/29102358 manual.pdf
